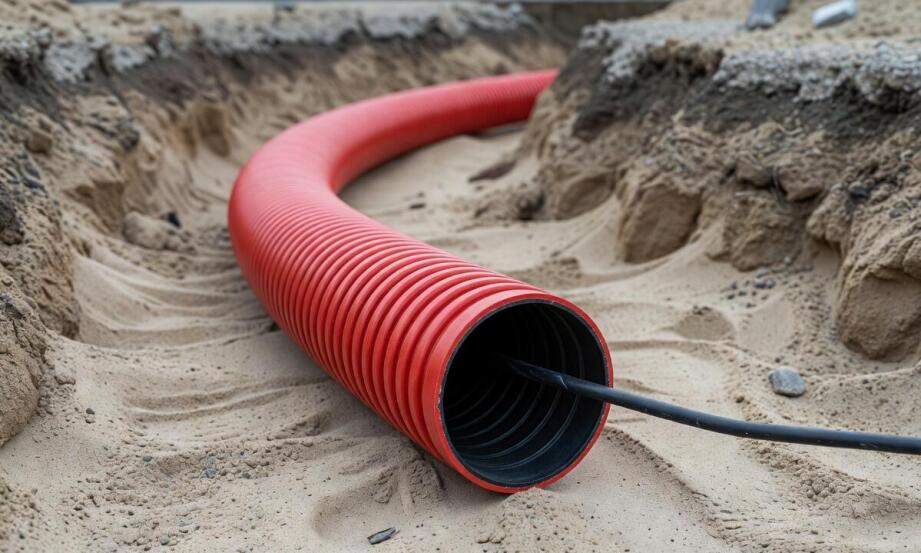

Jak karbowana osłona dwuścienna chroni kabel pod obciążeniem gruntu w kanalizacji kablowej

Spis treści

• Budowa osłony i podział funkcji ochronnych
• Odporność na spłaszczenie a stabilność rurociągu
• Geometria przekroju jako parametr decydujący o trwałości

W trasie kablowej układanej bezpośrednio w ziemi poszczególne elementy infrastruktury podlegają ciągłemu działaniu sił fizycznych. Zewnętrzna warstwa osłony przyjmuje na siebie całkowity nacisk gruntu oraz ewentualne obciążenia punktowe pochodzące od ruchu drogowego. Wewnętrzna powierzchnia pełni w tym czasie zupełnie inną funkcję. Pozwala ona swobodnie przesuwać przewód podczas zaciągania lub późniejszych prac serwisowych bez szarpania i ryzyka uszkodzenia powłoki. Rozdzielenie tych dwóch ról fizycznych w jednym produkcie znacząco obniża ryzyko przerwania trasy przy długotrwałym obciążeniu statycznym. Inwestorzy budujący infrastrukturę telekomunikacyjną lub elektroenergetyczną szukają rozwiązań zdolnych przetrwać dekady trudnych warunków glebowych. Budowa oparta na dwóch różnych warstwach polietylenu odpowiada na te rygorystyczne wymagania techniczne. Zabezpiecza ona cenne światłowody i kable miedziane przed wilgocią oraz uszkodzeniami mechanicznymi.

Budowa osłony i podział funkcji ochronnych

Zewnętrzny płaszcz o profilu falistym oraz gładka ścianka wewnętrzna tworzą zintegrowany system ochrony przewodów. Karbowanie zewnętrznej powierzchni radykalnie zwiększa moment bezwładności całego przekroju. Przekłada się to na zdolność przenoszenia dużych obciążeń rozłożonych bez utraty pierwotnego kształtu. Gładka powłoka wewnątrz redukuje z kolei tarcie podczas wprowadzania ciężkich kabli na długich dystansach. Ograniczenie oporów pozwala na wielokrotne przeciąganie przewodów bez naruszania ich zewnętrznej izolacji. Zastosowany materiał wykazuje pełną odporność na korozję chemiczną występującą w specyficznych rodzajach gleb. Znosi również szeroki zakres temperatur eksploatacji od -25°C do +90°C. Do zabezpieczania głównych ciągów przesyłowych wykorzystuje się rury dwuwarstwowe, które spełniają wyśrubowane normy ochrony przed udarami.

Przeczytaj również: Do czego służą rury osłonowe?

Właściwa produkcja takich elementów wymaga specjalistycznego zaplecza technologicznego i stałej kontroli jakości. Producentem tych rynkowych rozwiązań jest spółka jawna TELTAR Kobielski i Sech zlokalizowana w Chmielowie. W dwóch podkarpackich zakładach produkcyjnych powstają zaawansowane systemy zabezpieczeń trafiające bezpośrednio do operatorów sieciowych. Własna flota ciężarowa wytwórcy ułatwia logistykę dostaw wielkogabarytowych rurociągów prosto na place budowy w całym kraju.

Przeczytaj również: Rury osłonowe – kluczowy element w zabezpieczaniu instalacji kablowych

Odporność na spłaszczenie a stabilność rurociągu

Karbowana struktura zewnętrzna skutecznie rozkłada siły nacisku na znacznie większą płaszczyznę otaczającej ziemi. Mechanizm ten zapobiega miejscowemu spłaszczeniu przekroju i gwarantuje utrzymanie pełnej średnicy wewnętrznej rurociągu przez cały okres użytkowania. Klasę odporności na ściskanie dobiera się bezpośrednio do specyfiki geologicznej i urbanistycznej danego terenu. Warianty o parametrze 450 N lub 750 N trafiają pod drogi lokalne oraz w miejsca narażone na intensywny ruch pojazdów. Osłony o niższej klasie 250 N wystarczają do zabezpieczania instalacji prowadzonych pod miejskimi pasami zieleni.

Przeczytaj również: Powody, dla których warto zdecydować się na system kontroli dostępu

Zastosowanie falistego profilu zapewnia wysoką elastyczność całego układu. Wykonawca może swobodnie prowadzić trasę z łukami o promieniu dostosowanym do zewnętrznej średnicy produktu. Eliminuje to konieczność montowania dodatkowych złączek kątowych i sztucznego usztywniania całego systemu. Elastyczność przyspiesza układanie infrastruktury w wykopach otwartych i ułatwia omijanie istniejących przeszkód podziemnych. W rozbudowanych sieciach energetycznych taka geometria upraszcza późniejsze zaciąganie kolejnych pakietów mikrorur światłowodowych. Pusta przestrzeń wewnątrz stabilnej powłoki stanowi cenną rezerwę dla przyszłych modernizacji.

Geometria przekroju jako parametr decydujący o trwałości

Fizyczna wytrzymałość podziemnej infrastruktury rzadko wynika z samego zwiększania grubości ścianki użytego tworzywa sztucznego. Prawdziwa odporność opiera się na precyzyjnym połączeniu zewnętrznego kształtu falistego z wewnętrzną gładkością powierzchni. Zwykłe pogrubienie litego materiału skutkowałoby drastycznym wzrostem masy elementu i komplikacjami podczas transportu drogowego. Taki zabieg podniósłby również opory tarcia przy manipulowaniu przewodami bez realnego wzmocnienia odporności na punktowe zgniatanie. Właściwie zaprojektowana geometria podnosi sztywność obwodową przy jednoczesnym zachowaniu dużej elastyczności montażowej.

Wybór konkretnego modelu wymaga przeanalizowania docelowych warunków glebowych oraz głębokości planowanego wykopu. Zastosowanie podwójnej ścianki sprawdza się znakomicie przy budowie skomplikowanych skrzyżowań z innymi elementami miejskiego uzbrojenia terenu. Prawidłowo dobrana klasa ściskania determinuje bezawaryjną pracę infrastruktury przesyłowej przez kilkadziesiąt lat. Parametry fizyczne osłony decydują o długoterminowym bezpieczeństwie strategicznych linii i skutecznie minimalizują ryzyko kosztownych interwencji serwisowych pod ziemią.
